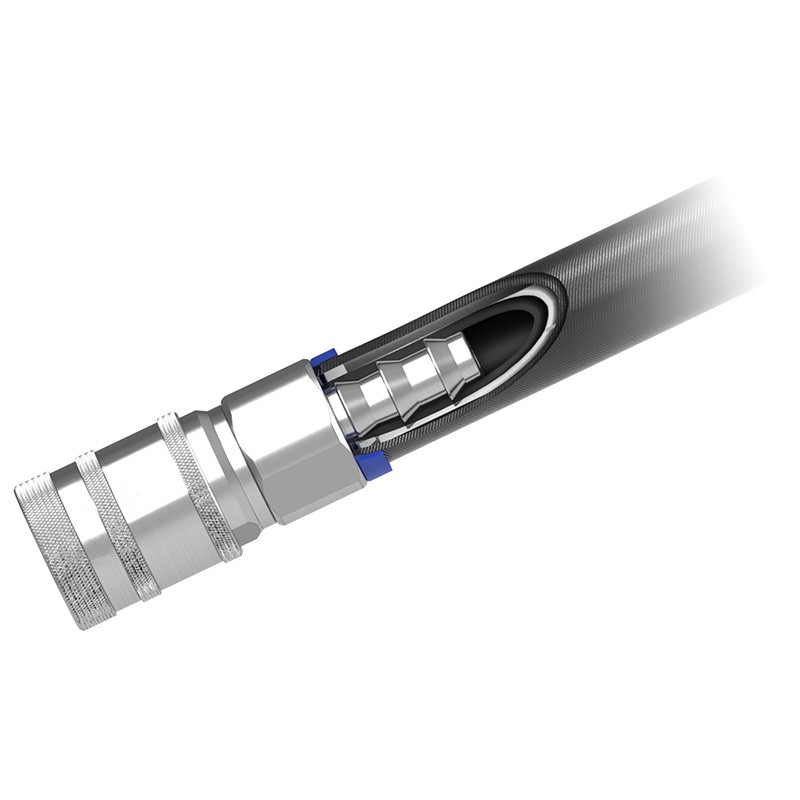

범용 빠른 연결 해제(UQD)
적용 분야: 데이터 센터 액체 냉각
재료: 스테인레스 스틸 303
공차: +/-0.01mm
제조: 5-축 CNC 가공
시설: 일본 Mazak QTE-100MSYL
설명
기술적인 매개 변수
범용 빠른 연결 해제(UQD)란 무엇입니까?
UQD(Universal Quick Disconnect)는 데이터 센터의 액체 냉각 시스템을 강화하고 고성능 컴퓨팅(HPC) 요구 사항을 지원하도록 특별히 설계된 고급 열 관리 솔루션입니다. Pride에서 제공하는 UQD는 OCP(오픈 컴퓨팅 프로젝트)의 엄격한 표준을 충족하고 까다로운 환경에서 탁월한 성능을 제공하도록 설계되었습니다.
4가지 크기와 2가지 색상 옵션(쉽게 식별할 수 있도록 빨간색과 파란색)으로 제공되는 UQD는 밀어서 연결하는 설계와 평면 이중 차단 밸브로 유지 관리와 작동을 단순화하여 유출 없이 높은 유량을 보장합니다. OCP 유량 등급을 25% 이상 초과함으로써 UQD는 에너지 소비를 줄이고 HPC 및 고성능 서버에서 발생하는 열을 관리하는 데 중요한 액체 냉각 루프의 효율성을 향상시킵니다. 또한 100% 헬륨 누출 테스트를 통해 누출 방지 작동을 보장하여 가동 중지 시간의 위험을 최소화하고 민감한 장비를 보호합니다. 이러한 기능으로 인해 UQD는 현대 데이터 센터에서 지속 가능하고 안정적인 열 관리를 위해 없어서는 안 될 선택입니다.
범용 빠른 연결 해제(UQD) 제품 사양
UQD(Universal Quick Disconnect)는 액체 냉각 응용 분야에서 뛰어난 성능과 다양성을 제공하도록 세심하게 설계되었습니다. 내구성이 뛰어난 소재로 제작됨303 스테인레스 스틸, 광범위한 유체 호환성을 제공하므로 다양한 고성능 컴퓨팅(HPC) 및 데이터 센터 냉각 요구 사항에 적합합니다. 표준 씰 재질은 다음과 같습니다.EPDM, 다양한 조건에서 안정적인 작동을 보장하는 동시에 색상 양극 처리된 알루미늄 슬리브와 소켓의 색상 코드(빨간색/파란색) 표시와 플러그의 O-링을 통해 쉽게 식별하고 조립할 수 있습니다.
UQD는 ORB, 플러그의 BSPP, 소켓의 푸시온 호스 피팅을 포함한 광범위한 터미널 끝 옵션을 지원하며 요청 시 추가 구성이 가능합니다. 이는 다음의 작동 온도를 견딜 수 있도록 제작되었습니다.-40도에서 +150도까지일반적인 작동 압력은 다음과 같습니다.6.9바, 최대 수용 가능20바더 작은 크기의 경우. 이러한 사양은 UQD의 견고한 설계와 적응성을 강조하여 까다로운 열 관리 시스템에 이상적인 선택입니다.
제품 도면
|
제품명 |
범용 빠른 연결 해제(UQD) |
|
애플리케이션 |
데이터 센터 액체 냉각 |
|
재료 |
스테인레스 스틸 303, 316 |
|
경도 |
HRB 92(SS303), HRB 95(SS316) |
|
거 |
라<0.4um |
| 설계 | 레버 손잡이가 있는 잠금 핀 디자인 |
|
본체 크기 |
⅛", ¼", ⅜", ½" |
|
공칭 흐름 직경 |
2.8mm, 5.5mm, 6.3mm, 8.9mm |
|
용인 |
+/-0.01mm |
|
누출 테스트 |
100% 헬륨 누출 테스트 완료 |
|
조작 |
슬라이딩 주축대 선반, 5-Axis CNC 가공 |
|
인증 |
ISO 9001:2015, ISO 13485 |
|
시설 |
일본 Mazak QTE-100MSYL, Citizen Cincom L12-1M7 |
| 운송 |
페덱스, DHL, TNT, EMS 등 |
|
포장 |
요청 시 PP 백 또는 맞춤형 포장 |
|
본체 크기 |
공칭 흐름 직경 |
최대 작동 압력 |
최소 파열 압력 |
정격유량 |
이력서 가치 |
공기 포함 |
체액 손실 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
- |
- |
연결됨 |
소켓/암컷 하프 |
플러그/남성 하프 |
연결됨 |
소켓/암컷 하프 |
플러그/남성 하프 |
- |
- |
최대. |
최대. |
|
(안에) |
(밀리미터) |
(바/psi) |
(바/psi) |
(LPM/GPM) |
- |
(참조) |
(참조) |
||||
|
1/8 |
2.8 |
20 / 290 |
60 / 870 |
2.1 / 0.6 |
0.33 |
0.004 |
0.007 |
||||
|
1/4 |
5.5 |
16 / 232 |
48 / 696 |
6.4 / 1.7 |
1.37 |
0.024 |
0.014 |
||||
|
3/8 |
6.3 |
6.9 / 100 |
20.7 / 300 |
11.4 / 3.0 |
2.37 |
0.027 |
0.022 |
||||
|
1/2 |
8.9 |
6.9 / 100 |
20.7 / 300 |
17.8 / 4.7 |
5.32 |
0.029 |
0.030 |
||||
|
성능 매개변수 |
||||||
|---|---|---|---|---|---|---|
|
- |
강제 연결 |
권장 토크 |
||||
|
본체 크기 |
- |
- |
ORB 크기 |
- |
BSP 크기 |
- |
|
(안에) |
(N) |
(파운드) |
- |
(N·m) |
(안에) |
(N·m) |
|
1/8 |
48 |
10.79 |
7/16-20 |
11-12 |
1/8" |
8-9 |
|
1/4 |
50 |
11.24 |
9/16-18 |
18-20 |
3/8" |
18-20 |
|
3/8 |
73 |
16.41 |
3/4-16 |
52-57 |
3/8" |
18-20 |
|
1/2 |
87 |
19.56 |
7/8-14 |
58-64 |
1/2" |
34-37 |
|
씰 엘라스토머 |
작동 온도 범위 |
|
|
에프디엠 |
( 도 ) |
(정도 F) |
|
-40도에서 +150도까지 |
-40°F ~ +302°F |
|
제품 도면 및 치수
|
세부 |
치수 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
스레드/끝 크기 |
무화과. |
A |
B |
C |
D |
마녀 |
|||||
|
호스 테일 |
n도 |
(mm) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
|
1/4 |
1 |
46.2 |
1.82 |
23 |
0.91 |
15.5 |
0.61 |
19 |
0.75 |
14 |
0.55 |
|
3/8 |
1 |
49.5 |
1.95 |
24.6 |
0.97 |
9 |
0.36 |
23.7 |
0.93 |
18 |
0.71 |
|
1/2 |
1 |
61.1 |
2.41 |
31.7 |
1.25 |
24 |
0.94 |
25.8 |
1.02 |
22 |
0.87 |
|
5/8 |
1 |
68.4 |
2.69 |
35 |
1.38 |
30 |
1.18 |
39 |
1.54 |
27 |
1.06 |
참고: 커플링의 연결된 길이를 얻으려면 치수 A(그림 1)와 G(그림 2)를 더하십시오.
|
세부 |
치수 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
스레드/끝 크기 |
무화과. |
E |
F |
G |
H |
J |
마녀 |
|||||||
|
증권 시세 표시기 |
구 |
n도 |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(밀리미터) |
(안에) |
(mm) |
(안에) |
|
- |
7/16-20 |
2 |
6.5 |
0.26 |
16.17 |
0.64 |
8.7 |
0.34 |
9.1 |
0.36 |
29.3 |
1.15 |
14 |
0.55 |
|
1/8 |
- |
3 |
6.8 |
0.27 |
17.32 |
0.68 |
8.7 |
0.34 |
8 |
0.31 |
30.4 |
1.20 |
15 |
0.59 |
|
- |
9/16-18 |
3 |
7.7 |
0.30 |
19.63 |
0.77 |
9.8 |
0.39 |
9.9 |
0.39 |
37.9 |
1.49 |
17 |
0.67 |
|
3/8 |
- |
3 |
11.0 |
0.44 |
25.40 |
1.00 |
9.8 |
0.39 |
11.2 |
0.44 |
37.9 |
1.49 |
22 |
0.87 |
|
- |
3/4-16 |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
3/8 |
- |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
- |
7/8-14 |
3 |
12.3 |
0.47 |
31.18 |
1.23 |
12.7 |
0.50 |
10.5 |
0.47 |
47.6 |
1.87 |
27 |
1.06 |
|
1/2 |
- |
3 |
13.6 |
0.53 |
34.64 |
1.36 |
12.7 |
0.50 |
14.5 |
0.57 |
47.6 |
1.87 |
30 |
1.18 |
참고: 커플링의 연결된 길이를 얻으려면 치수 A(그림 1)와 G(그림 2)를 더하십시오.
제조공정범용 빠른 연결 해제(UQD)
UQD(Universal Quick Disconnect) 제조를 전문으로 하는 OEM 공장으로서 당사는 특히 데이터 센터 냉각 시스템 및 고성능 컴퓨팅에 대한 고객의 특정 요구 사항을 충족하기 위한 맞춤형 부품 생산에 중점을 두고 있습니다. 우리는 다음과 같은 프리미엄 소재를 선택합니다.303 스테인레스 스틸내부식성과 내구성을 위해 EPDM 씰을 사용하여 넓은 온도 범위에서 안정적인 성능을 제공합니다.
등의 고급 기계를 사용하여Mazak QTE-100MSYL 및 Citizen Cincom L12-1M7, 우리는 엄격한 허용 오차를 달성합니다±0.01mm그리고 표면 거칠기는Ra < 0.4μm, 정확한 치수와 매끄러운 마감을 보장합니다. 각 부품은 조심스럽게 조립되어 원활한 작동과 안전한 연결을 보장합니다. 우리는 실시한다100% 헬륨 누출 테스트누출이 없음을 보장하고 시스템 무결성을 유지합니다. 마지막으로, 우리는 모든 UQD가 OCP(오픈 컴퓨팅 프로젝트)에서 설정한 표준을 포함하여 기능, 차원 및 성능 표준을 충족하도록 철저한 품질 관리를 수행합니다. 맞춤화, 정밀도 및 신뢰성에 중점을 두어 고객의 정확한 사양에 맞는 고성능 솔루션을 제공할 수 있습니다.
프로세스 흐름
|
구성요소 |
프로세스 흐름 |
프로세스 이름 |
사용된 기계 |
기계 브랜드 |
검사장비 |
|
범용 빠른 연결 해제(UQD) |
1 |
들어오는 |
N/A |
N/A |
1. 핀 게이지 2. 캘리퍼스 |
| 2 |
갈기 |
5-축 CNC 기계 |
마작 QTE-100MSYL |
프로필 프로젝터 |
|
| 3 |
선회 |
5-축 CNC 기계 |
마작 QTE-100MSYL |
프로필 프로젝터 |
|
| 4 |
교련 |
5-축 CNC 기계 |
마작 QTE-100MSYL |
프로필 프로젝터 |
|
| 5 |
전해연마 |
N/A |
N/A |
||
| 6 |
초음파 세척 |
N/A |
N/A |
||
| 7 |
집회 |
N/A | N/A | ||
| 8 |
씰링 |
N/A | N/A | ||
| 9 |
누출 테스트 |
N/A | N/A | ||
| 10 |
검사 및 포장 |
N/A |
N/A |
비디오CNC제조공정
Shenzhen Pride Industrial Co. Ltd.에서 CNC 제조 공정을 확인하세요! 원자재가 정밀한 부품으로 변하는 모습을 지켜보세요. 작업 중인 숙련된 전문가와 첨단 기계를 만나보세요. 우리의 프로세스가 궁금하십니까? 전체 영상을 보시려면 클릭하세요!
맞춤형 서비스범용 빠른 연결 해제(UQD)
Shenzhen Pride Industrial Co. Ltd.에서는 UQD(Universal Quick Disconnect) 및 유사 제품에 대한 전문 OEM 서비스를 제공합니다. 우리는 귀하의 특정 요구 사항을 충족하기 위해 본체, 씰, 밸브 및 커넥터와 같은 구성 요소를 맞춤화하는 것을 전문으로 합니다.
당사의 UQD는 연결 중 공기 침입을 최소화하는 누출 방지 설계가 특징입니다. 전체 스테인레스 스틸 구조로 유체 호환성이 향상되었습니다. 컴팩트한 디자인은 모든 액체 냉각 애플리케이션에 적합합니다. 누출을 최소화하기 위해 이중 EPDM 고무 씰을 사용한 중복 씰링을 사용합니다. UQD는 신뢰성에 대한 표준 사양을 충족하거나 초과합니다. 또한 핫스왑이 가능하므로 압력이 가해지는 상황에서도 연결 및 분리가 가능합니다.
UQD 외에도 고유량 신속 분리 커플링과 같은 다른 제품도 제공합니다. 이는 다양한 재료, 포트 크기 및 표면 처리로 맞춤화될 수 있습니다. 예를 들어, 부식 방지를 위해 티타늄을 사용하거나 공격적인 유체에 맞게 씰을 조정할 수 있습니다. 우리는 귀하의 모든 요구에 맞는 고품질의 맞춤형 솔루션을 제공합니다.
자주 묻는 질문(FAQ)
01.UQD(범용 빠른 연결 끊기)란 무엇이며 어떻게 작동합니까?
02.UQD를 사용하면 어떤 이점이 있나요?
03.신속 분리 피팅을 어떻게 분리합니까?
빠른 분리를 분리하려면 해제 장치를 누르거나 당겨서 수 커넥터와 암 커넥터를 분리하기만 하면 됩니다. 디자인에 따라 버튼 누르기, 레버 당기기 또는 회전이 필요할 수 있습니다.
04.모든 빠른 연결 해제가 동일합니까?
아니요, 모든 빠른 연결 해제가 동일한 것은 아닙니다. 디자인, 소재, 기능이 다양합니다. UQD는 까다로운 환경에서의 유체 취급을 위해 특별히 설계되어 향상된 유체 호환성과 내식성을 제공합니다.
05.UQD에는 어떤 재료가 사용됩니까?
UQD는 일반적으로 내구성과 내식성을 위해 스테인리스강으로 만들어지며, EPDM 고무 씰은 안정적인 밀봉 성능을 제공합니다. 이로 인해 광범위한 유체와 호환되며 고성능 응용 분야에 이상적입니다.
06.UQD를 일반적으로 사용하는 산업은 무엇입니까?
UQD는 데이터 센터 냉각, 고성능 컴퓨팅, 자동차 및 산업용 유체 시스템과 같은 산업에서 사용됩니다. 안전하고 누출 없는 연결을 보장하는 능력은 안정적인 유체 처리가 중요한 응용 분야에 필수적입니다.
